软件简介 | ABOUT software

Optenni Lab由芬兰原诺基亚研究中心天线首席专家Dr Jussi Rahola带领团队开发，一款专业的天线与系统匹配设计及自动优化软件。Optenni用于超宽带天线、多频段天线、多端口天线、载波聚合调谐、MIMO、阵列天线的匹配优化设计，可以大幅简化复杂的匹配仿真过程，快速确定阵列天线激励幅度和相位参数，提升项目开发效率。
Optenni是以总效率为目标，可进行LC匹配、微带线匹配，阵列激励矢量优化，并可以评估天线潜在带宽及天线隔离度等。

optenni-天线优化软件优势

• 专用于天线匹配网络设计与自动优化的软件，能快速完成复杂系统的匹配网络设计，工作效率提升几十倍，减轻对工程师能力、经验要求
• 以天线总效率为仿真优化目标，全面考虑各种损耗因素
• 有效降低成本，可以最少的组件数量完成设计
• 与主流CST、HFSS等EM软件链接，EM仿真得到的天线数据可以方便的导入天线匹配设计与自动优化软件，软件综合的匹配电路也能导回到EM仿真软件进行联合验证
• 直接连接矢网，提升多环境下天线匹配性能
• 软件支持服务器和单机安装，满足企业多环境场景
• 内建大量真实组件模型库，包括电感、电容、开关、调谐电容等。保证仿真结果真实性

应用领域

• 无线设备，智能手机，无线充电，无线路由WiFi，蓝牙，平板电脑，相机
• 毫米波IC集成阵列天线，5G载波聚合
• 波导阵列天线，MIMO阵列天线
• 车载天线，进出钥匙，胎压监测等
• 医疗助听器，MRI扫描仪，便携患者监听器

主要功能

The main function

LC匹配自动优化

1. 导入天线EM数据或实测结果后，设置频段范围，可以是单频段优化，也可以是多频段同时优化。
2. 按照天线总效率为目标进行优化。
3. 设置匹配LC的阶数，LC可以是理想器件也可选供应商实际模型。

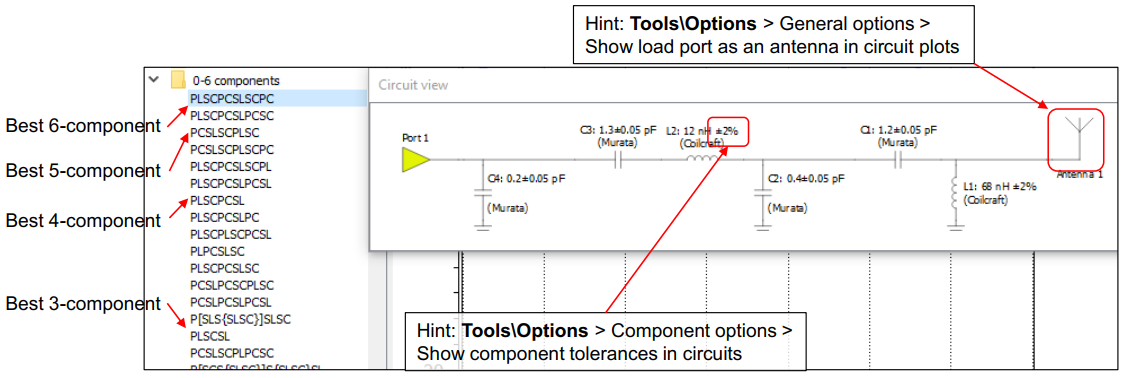

4. 仿真自动生成LC匹配网络，结果中产生多种匹配拓扑结构供选择。
5. 生成s参数和效率参数曲线图。

微带线匹配自动优化

1.提供高频应用中，微带线匹配设置窗口，进行工作频率，微带线阶数设置。

2. 能进行微带线物理尺寸最大最小限制设定，保证仿真结果符合实际布局要求。

3. 提供金属、介质材料属性设置窗口，保证微带线仿真准确性。

4. 生成多种串并联结构的微带线匹配网络，按照性能好坏自上而下排列。

天线潜在带宽评估

1.导入天线SnP文件数据，观察未匹配天线工作带宽。
2. 软件对天线SnP数据进行各频点初步匹配，发掘一些潜在可用工作带宽。
3. 可根据S11等指标评估多组潜在带宽曲线，然后进行比对选取。
4. 根据带宽评估结果进行深入优化匹配。

天线损耗因素评估

1.导入天线SnP文件数据和辐射方向图数据，软件可进行多损耗因素分析。
2. 天线优化时以系统总效率为优化目标，仿真结果能反馈各损耗因素占比。
3. 损耗因素包括反射损耗，器件损耗，耦合损耗，天线固有损耗，软件能生成损耗平衡分析图。
4. 可选择观察不同频带的损耗因素占比。

天线鲁棒性评估

1. 进行LC匹配器件误差对系统稳定性分析，软件可进行不同供应商LC模型误差大小设置。
2. 能设置评估次数，次数越多，误差曲线分布越密集。
3. 评估完成后，软件将之前匹配网络重新排序，按照系统稳定性好坏，自上而下排列。

匹配网络元件功率过载评估

1. 软件内建的实际LC模型含有峰值电压或电流参数，用于元件功率过载评估。
2. 提供激励输入窗口，根据PA实际输出进行激励幅度设置。
3. 评估后，给出匹配网络中各个LC元件峰值功率曲线图。
4. 评估后，对功率过载元件红色高亮提示。

天线隔离度评估及有源反射

1. 导入多天线或相控阵天线的SnP文件数据，初步观察天线单元间隔离度。
2. 软件能进行各天线单元后台初步匹配，快速评估最差隔离度情况。
3. 进行各天线单元端口匹配优化。
4. 通过有源反射系数分析隔离度好坏，对优化的匹配网络，观察Smith chart，选择最佳有源反射系数对应的匹配网络。

阵列天线激励矢量优化

1. 软件能快速评估阵列单元激励矢量受隔离度影响结果。
2. 软件能快速评估激励矢量受阵列单元匹配网络差异影响。
3. 对于简单阵列可以通过手动设置窗口，完成激励矢量微调，满足最终波束成型目标值。
4. 对于大型相控阵天线，能根据波束成型期望结果，自动优化阵列单元激励矢量。
