船舶轴系校中方案

国内某船舶制造企业船舶轴系需要进行校中、回旋振动和纵向振动和扭振及冰区计算,通过我公司船舶轴系校中与振动计算软件ShaftDesigner建模与计算,成功船级社送审并实施。

通过ShaftDesigner建模如下:



1.轴系校中计算:

负载分布:

轴承负载结果:

shaftdesigner

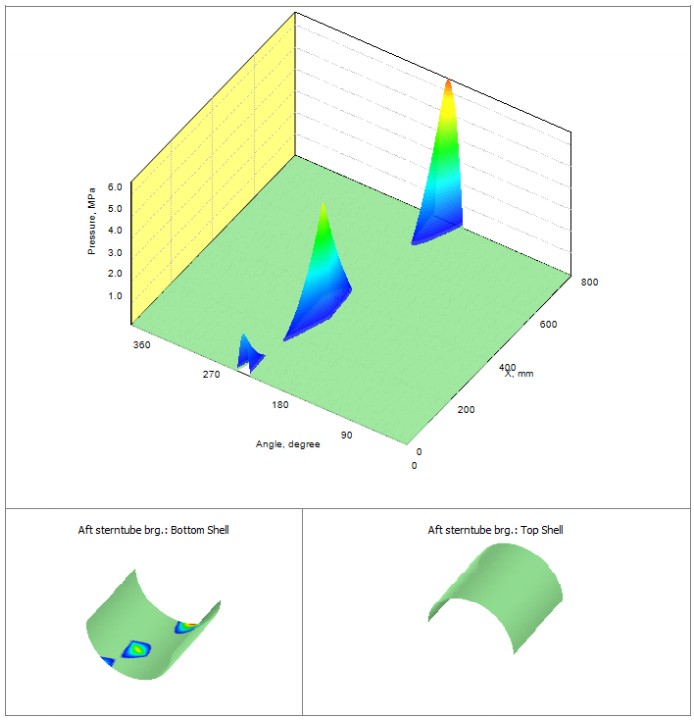

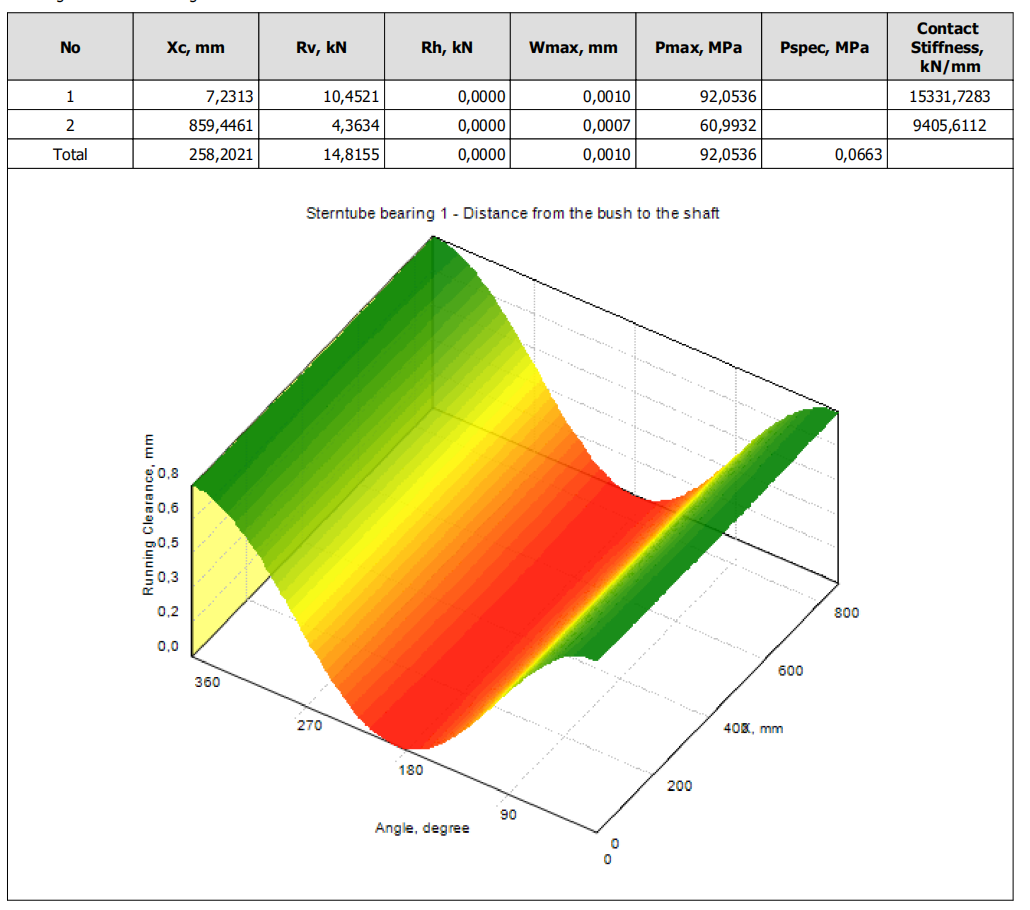

轴承应力及油膜应力分布计算:

轴承响应系数

shaftdesigner

2.回旋振动计算

螺旋桨默认阻尼:

shaftdesigner

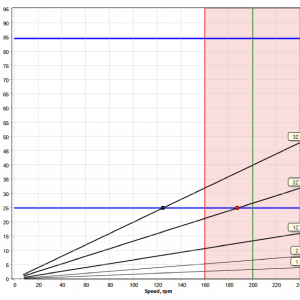

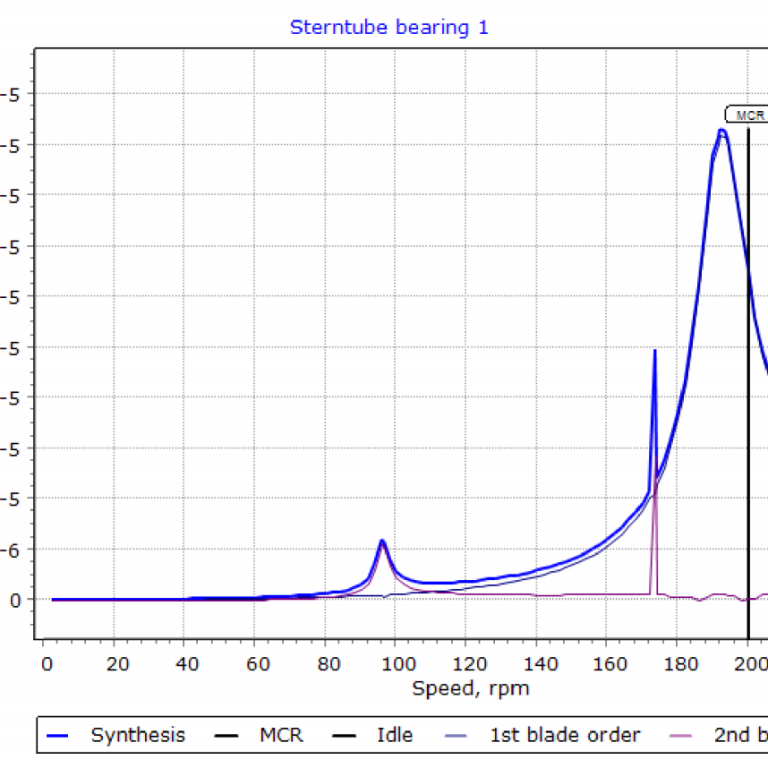

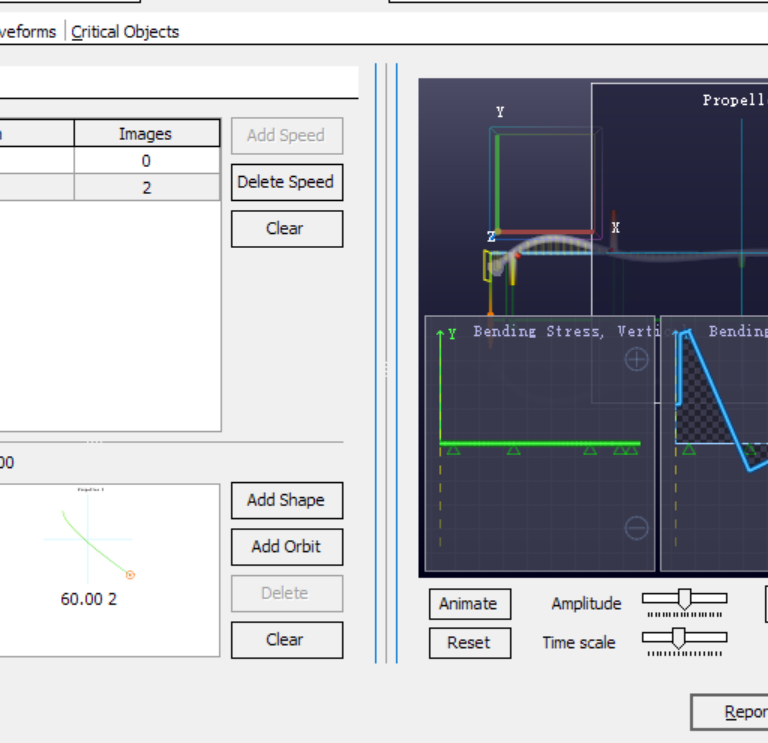

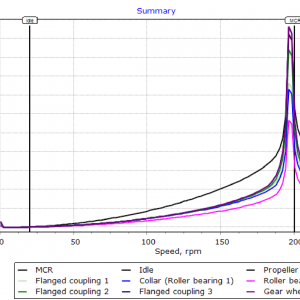

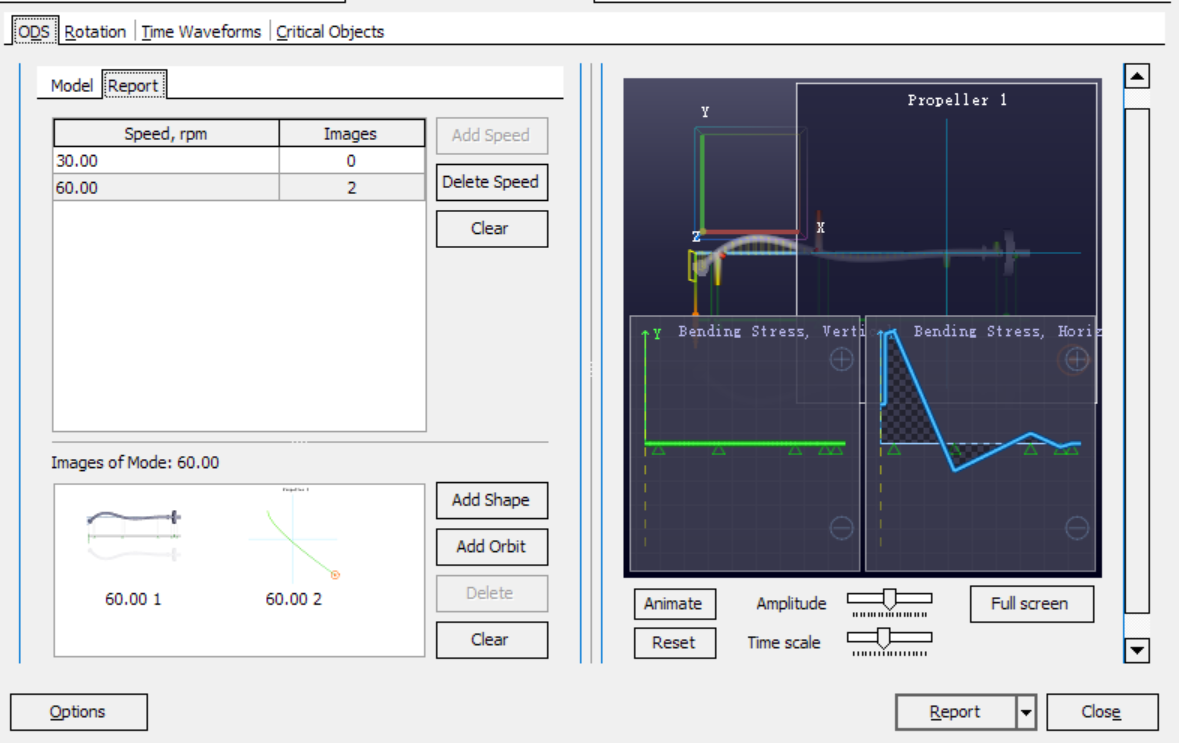

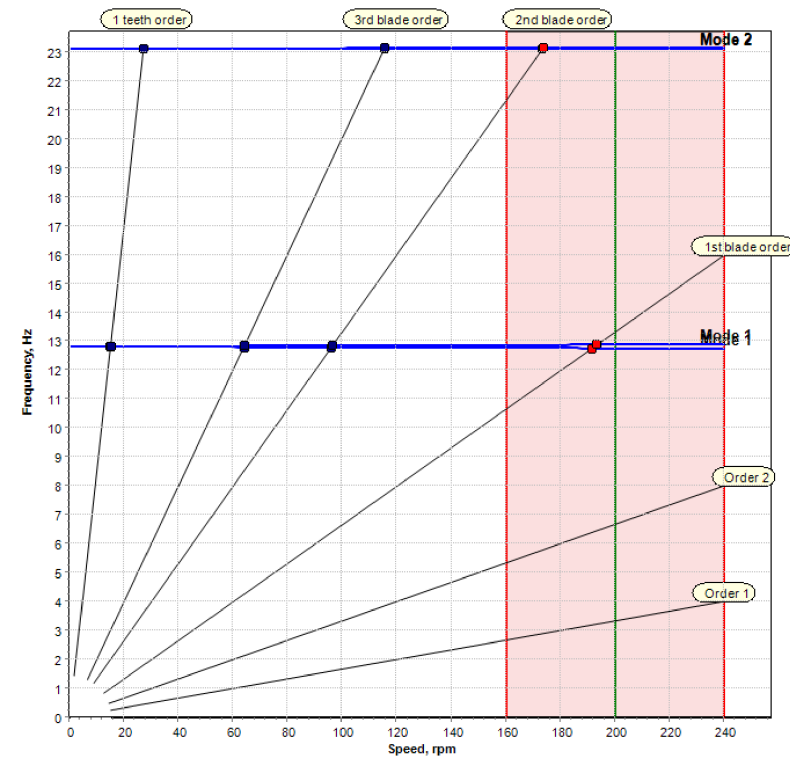

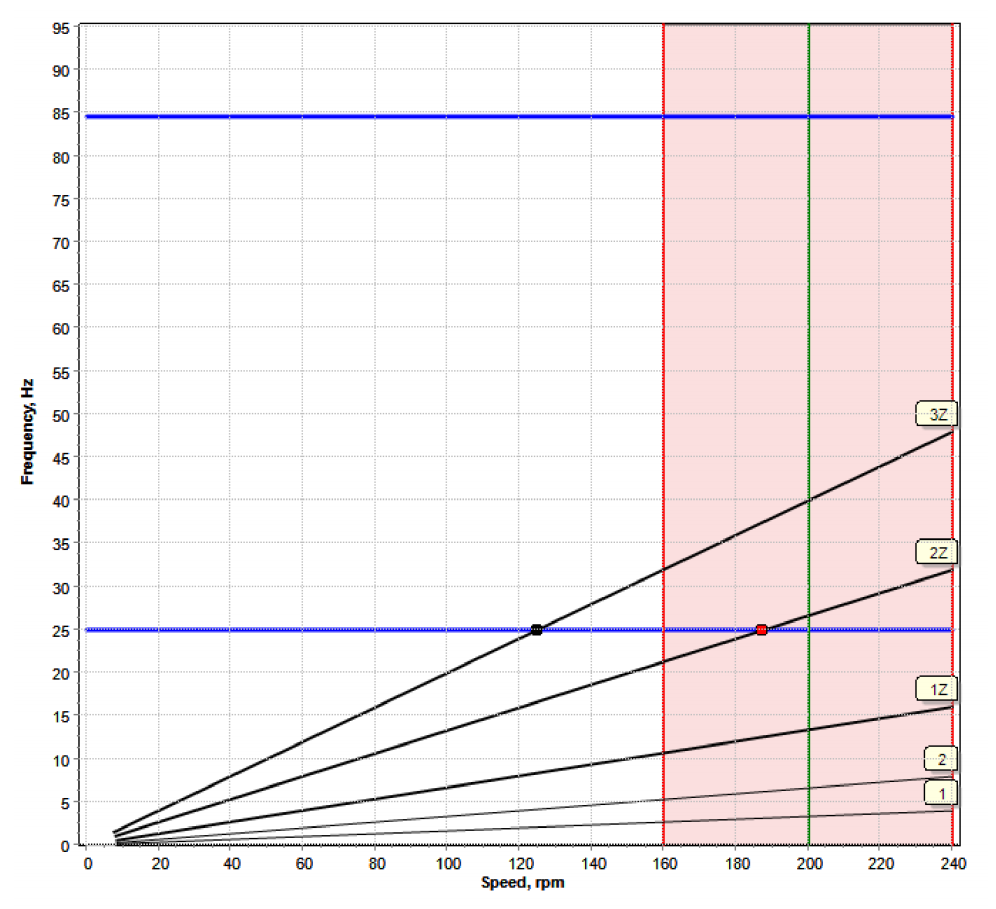

坎贝尔图、谐响应分析

3.纵向振动计算:

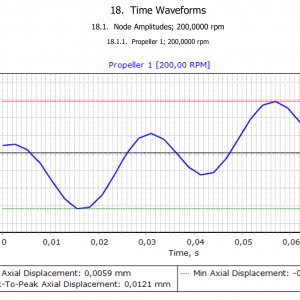

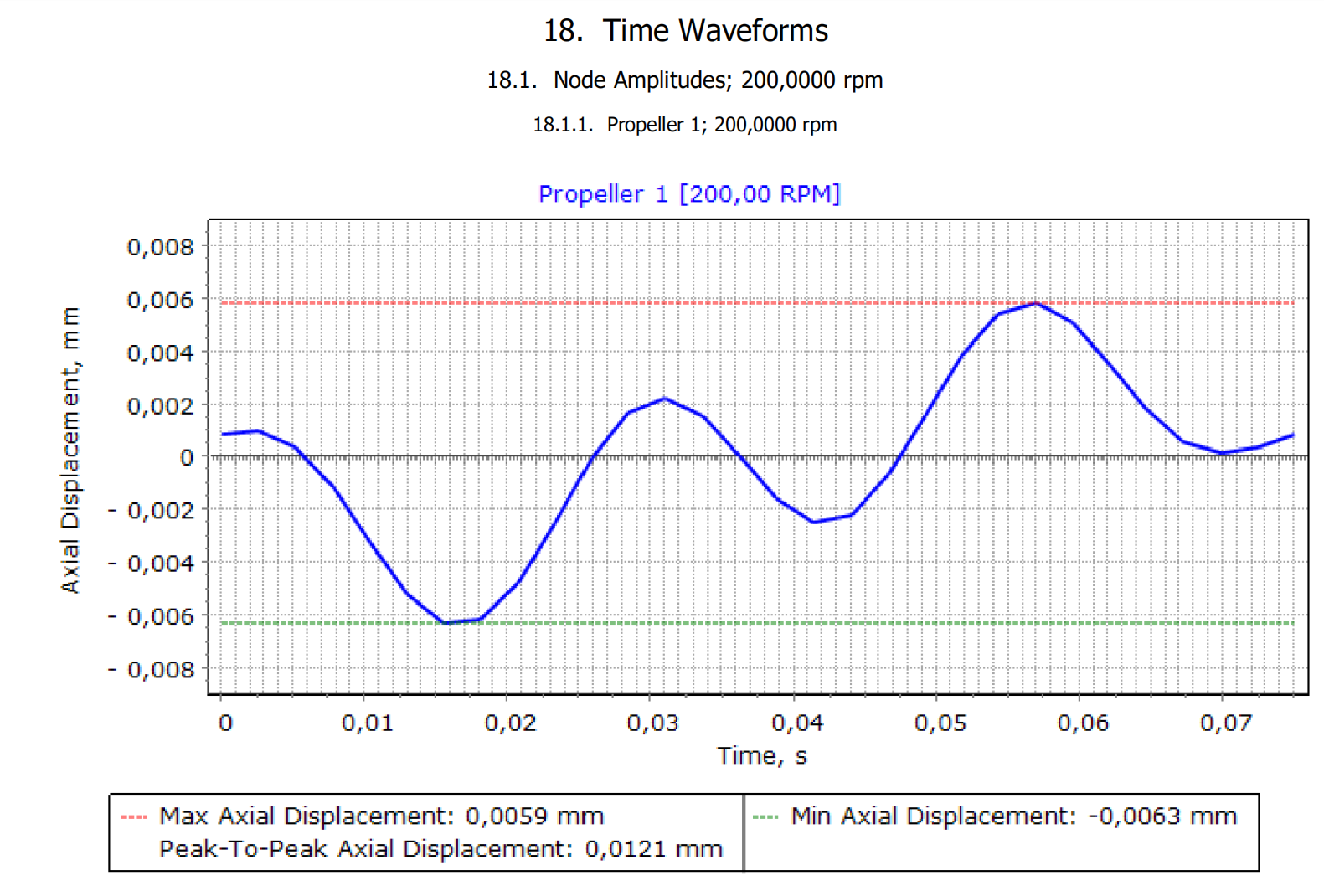

坎贝尔图、谐响应分析、时域分析

4.扭转振动计算:

自动转化的当量图:

shaftdesigner

冰冲击载荷

shaftdesigner

各工况最大扭矩

shaftdesigner
